GPRS数据传输终端

如对此感兴趣,请拨打电话02l-228l84l9,QQ微信,微博
诚招各地区市场各行业应用推广合作伙伴。查看详细联系方式
欢迎提出产品建议,思路,合作信息,我们计入产品股份,享有对应的分红权。








产品简介

1.1产品概述

本产品将RS232串口源数据通过中国移动的GPRS网络实现数据无线通信,克服了传统无线通讯方式通讯距离短、性能不稳定的缺点,为用户提供高速稳定的数据传输。真正实现没有距离限制,全国覆盖。广泛用于电力自动化、工业监控、交通管理、气象、金融、环境监测、煤矿、油田、证券等行业。考虑到各个应用部们的组网方面的需要,在网络的组网形式上具有很大的灵活性。通信的中心可以是固定IP(稳定可靠),也可以是动态域名的变化IP的动态域名方式。

购买请联系我们

1.2产品特点

l         工业级GPRS模块西门子MC39I,工业级品质保证、性能稳定可靠

l         内嵌PPPTCPUDPDNSICMP协议栈

l         内嵌看门狗、继电器断电管理、不死机、掉线自动恢复,终端的维护工作几乎为零

l         多种工作模式可供选择,灵活方便。

l         抗干扰设计,即便在硬件被死锁,普通看门狗无法服务处理器和通信模块的情况下仍然可以可靠的自动恢复到正常状态的功能。

l         标准工业RS232接口

l         设备运行指示、网络连接显示

l         工业铝合金外壳、抗干扰、坚固耐用、安装方便

l         多种波特率可以设置

l         多种工作模式,可自由设置和转换

l         永远在线工作模式

1.3 数据传输模式

l         触发发送

指定时间间隔,例如每10毫秒或者每10秒,系统向数据源发送命令,数据源传输指定长度的数据包到终端,终端上传。

l         监测发送

指定数据包的包头标识和包尾标识,终端监测到接收符合格式定义的数据包即进行上传。同时可以指定时间间隔,例如每10秒发送一次。



1.5技术参数

接口:

l         天线接口:50Ω SMA(阴头)

l         SIM 卡:3V/5V,自动检测

l         接收灵敏度:-104dbm

l         发射功率:CLASS4 (2W)/GSM(900)

l         CLASS1(1W)/GSM(1800)

l         RS-232/串口数据接口

l         串口速率1200115200bps可选

供电电源

l         供电:标准DC9V/ 1A

l         可调电压范围:DC5VDC24V

l         工作电流:待机时电流:50mA,发射时峰值电流:300 mA

环境参数

l         工作温度:-35--+55

l         存储温度:-40--+80

l         相对湿度:95%(无凝结)

设备安装

3.1概述

数据终端必须正确的安装方可到达理想的设计要求,通常设备的安装必须在技术工程师的指导下进行。

Ø         注意事项:不要带电安装数据终端。不要在没有安装天线的情况下加电。

3.11串口线的连接

使用标准的RS232连接线或三线制的串口连接线与现场设备连接

3.12电源的连接

5~24V直流电源输入,使用上需要注意电流要求尽量大于1A

3.13 数据终端的固定

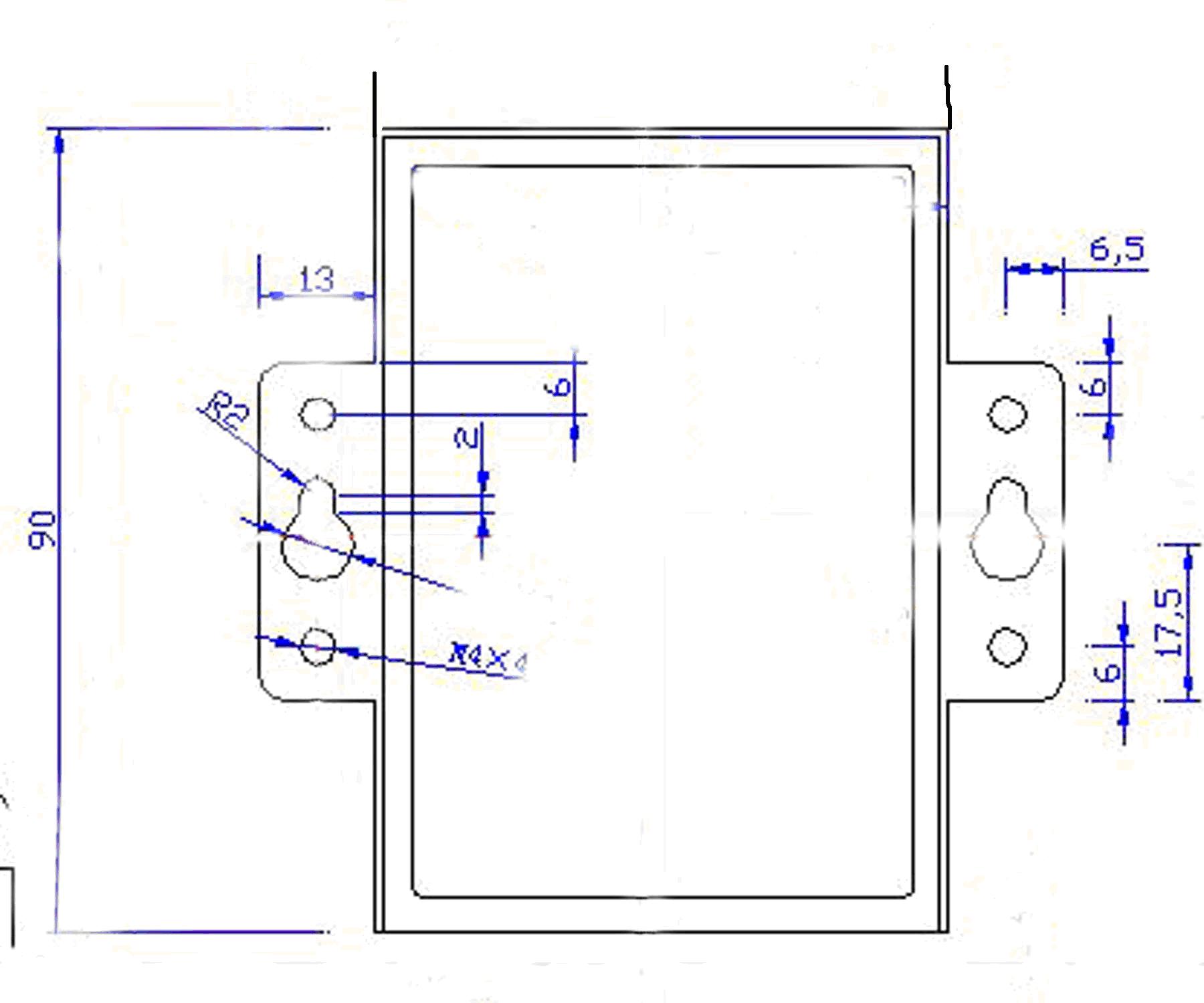

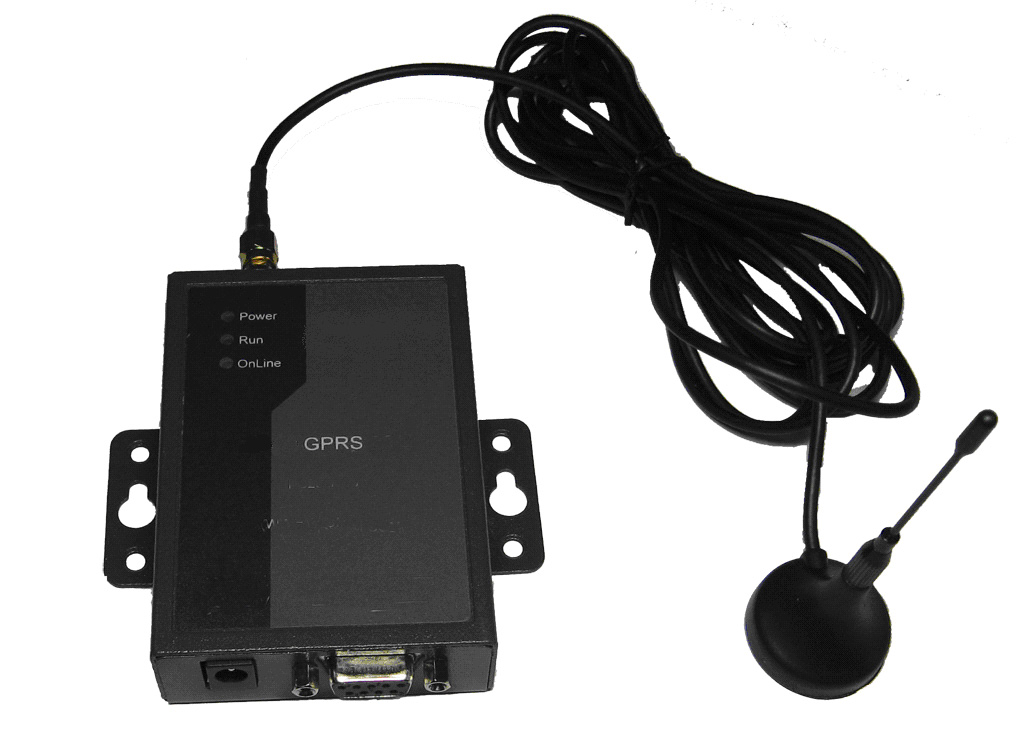

需要产品的图片,外围尺寸,安装螺丝间距为的示意图,具体参数以实物为准。



3.14 网络状况的检测

在数据终端加电后,电源灯首先点亮.,允许灯闪烁。允许灯每闪烁一次的时间大概为1秒。在10秒作用,数据终端会注册到GPRS网络上。在注册到网络之后,网络指示灯会点亮。

Ø         注意事项:

加电前,务必保证数据终端的连接是否正确

加电前,务必安装天线,以免射频分阻适配,损坏模块
