imx6som卡片式计算机评估板

如对此感兴趣,请拨打电话02l-228l84l9,QQ微信,微博
诚招各地区市场各行业应用推广合作伙伴。查看详细联系方式
欢迎提出产品建议,思路,合作信息,我们计入产品股份,享有对应的分红权。

工业级的主板,包括核心板和母板。
操作系统支持Linux3.0 Android4.2 Ubuntu11.10。



一、I.MX6系列 CPU简介

i.MX 6Quad系列具有四个内核,运行频率达1.2 GHz,带有1 MB L2缓存和64位DDR3或2通道、32位LPDDR2支持。这个系列的器件集成了FlexCAN、MLB总线、PCI Express®和SATA-2,具有卓越的连接性,同时集成LVDS、MIPI显示器端口、MIPI摄像机端口和HDMI v1.4,是先进的消费电子、汽车和工业多媒体应用的理想平台。

二、I.MX6 CPU 特性

CPU 复合体:
     4 个 ARM® Cortex™-A9 内核,每个内核运行频率高达 1.2 GHz
     1 MB L2缓存
     32 KB 指令和数据缓存
     NEON SIMD 媒体加速器
多媒体:
     GPU 3D
     Vivante GC2000
     200Mtri/s 1000Mpxl/s,OpenGL ES 2.0 & Halti,CL EP
    GPU 2D(矢量图形)
    Vivante GC355
    300Mpxl/s,OpenVG 1.1
   GPU 2D(复合)
   Vivante GC320
   600Mpxl/s, BLIT
视频解码
   1080p 60 h.264
视频编码

    1080p30 H.264 BP/双720p 编码
摄像机接口
      类型:2x 20 位并行, MIPI-CSI2 (4 通道),  三路同时输入
存储器:
    DDR
        2 个 32 LP-DDR2, 1 个 64 DDR3 / LV-DDR3
    NAND
        SLC/MLC,40 位 ECC,ONFI2.2,DDR
数据连接:
     4 个 USB2.0
     1 个 HS OTG + PHY
     1 个 Host + PHY
     2 个 Host USB HSIC
以太网
     1 Gbps + IEEE®1588
扩展端口
     3 个 SD/MMC 4.4, 1 个 SDXC
     5 个 SPI, 5个 UART, 3 个 I²C
     MIPI-HSI
     PCIe 2.0 (1通道)
显示:
    2 x 4XGA (2048x1536)或 2 x [1080p + WXGA (1280x720)]
高级电源管理:
    PMU 集成

三、I.MX6 CPU  封装和温度

    21 x 21mm, 0.8 mm BGA
    消费电子(-20C 至+105C),  高达1.2 GHz
    工业控制(-40C 至+105C),高达 800 MHz
    汽车(-40C至+125C),AEC-Q100,高达 800 MHz

四、I.MX6核心板
    I.MX6核心板采用 DIMM200 连接器。保证高速信号的稳定可靠。2 个固定孔,保证良好的连接性能,能够抵抗剧烈的震动,完全能够满足工业,汽车等恶劣环境的剧烈震动测试

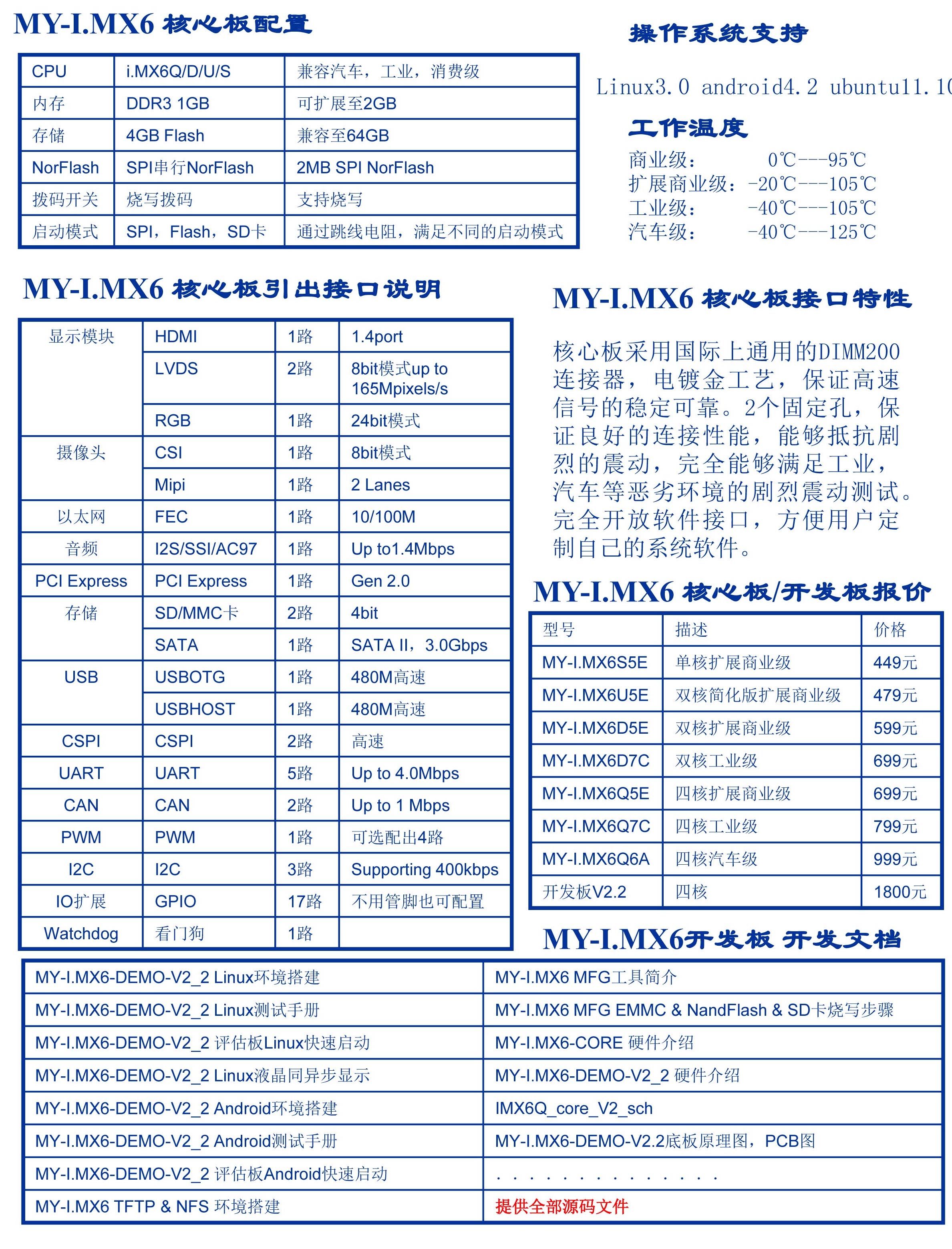

硬件配置
CPU   IMX6Q  兼容汽车,工业,消费级
内存  1GB DDR3 可扩展至2GB
存储  4GB NandFlash 兼容至16GB
NorFlash SPI串行NorFlash 2MB SPI NorFlash(可选)
拨码开关 烧写拨码 支持烧写
启动模式 SPI,NandFlash,SD卡 通过跳线电阻,满足不同的启动模式

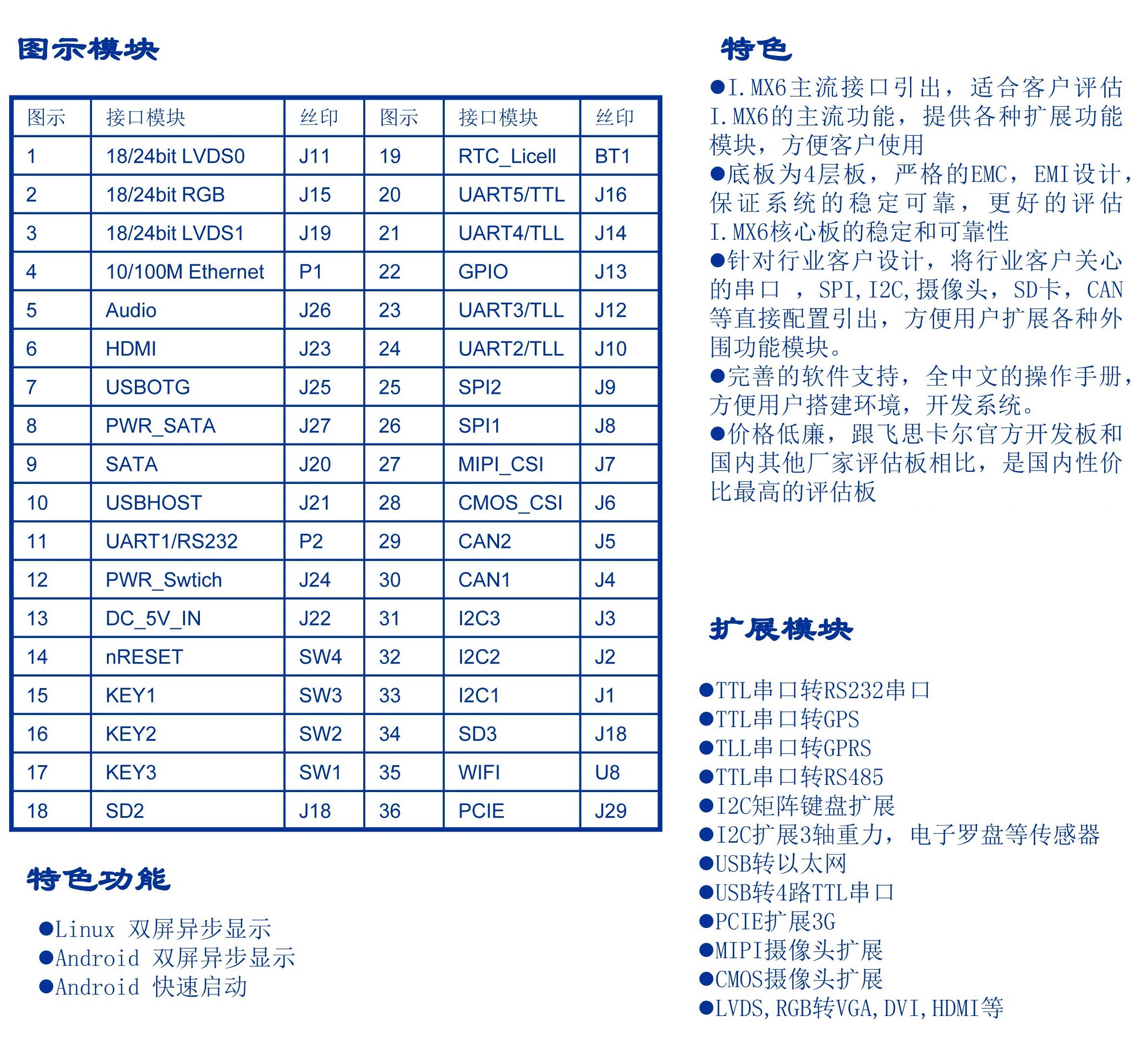

引脚定义:
