产品特色：

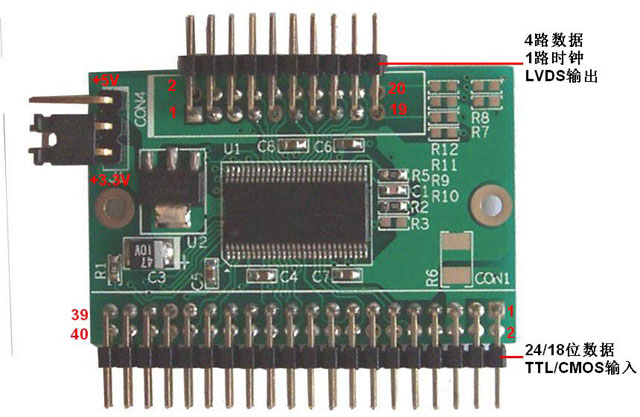

• 20针2.0mm间距双排针，单通道LVDS输出，4/3路数据信号，1路时钟信号
  支持的LVDS信号：TX0-,TX0+;TX1-,TX1+;TX2-,TX2+;CLK-,CLK+;TX3-,TX3+.
• 40针2.0mm间距双排针，24/18/16位TTL/CMOS数据信号输入
  支持的TTL信号：R0-R7,G0-G7,B0-B7,HSYNC,VSYNC,CLK,DE.
• 支持SAMSUNG SC2410(40),Intel Xscale, AMD GX1,STPC Atlas,ARM和x86等嵌入式主板
• 支持MITSUBISHI,SHARP,NEC,LG,SAMSUNG,PVI,AUO等品牌的液晶屏
• 支持5.0",5.7",6.3",6.4",6.5",8.0",8.4",10.4",12.1",13.3",14.0",15.0",17.0"等尺寸的液晶屏
• 支持+3.3V和+5.0V工作电压的液晶屏
• 双固定孔将模块可靠固定，抗振性强
• 原有软件无需任何修改，可直接使用
• 智通PCB设计，性能稳定，在关键行业中久经考验
• 外形尺寸：长x宽x高=42x28x6mm
• 定位孔中心距：37mm
• 典型功耗：+5V@15mA
• 工作温度：-40~+85℃
• 工作湿度：5%—95%,非凝结

产品简介：

　　PCM-9005B模块用于将TTL信号转换成LVDS信号，它支持位宽为24/18位t的LVDS真彩液晶屏，支持20～65MHz的移位时钟信号。PCM-9005B将CMOS／TTL数据信号转换成4路LVDS信号流。在传输时钟频率达到65MHz时，24位的R-G-B数据信号及3个时序控制信号FPLIN，FPFRAME，DRDY通过LVDS通道以高达455Mbps的速率进行传送。
　　
　　 当使用65MHz的时钟频率时，数据带宽达到了每秒227M字节／秒。通过设定相应的管脚，PCM-9005B模块可在移位时钟的上升沿触发或下降沿触发。PCM-9005B模块是一个解决EMI问题、线缆体积和高速TTL界面接口的理想方案，因而在嵌入式系统中得到了广泛的应用。

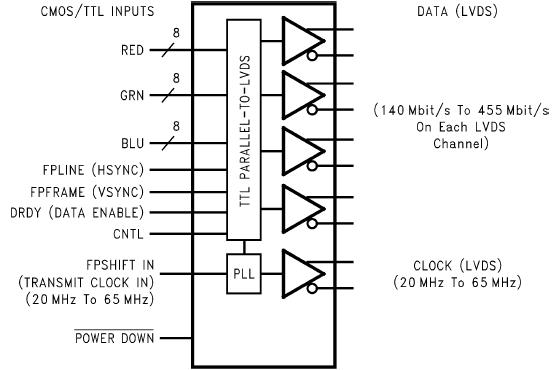

工作原理图

主要技术参数：
支持20-65MHz的时钟频率
ESD >7KV（HBM）>500V（EIAJ）
支持VGA，SVGA，XGA
高达1.8Gbps数据量
高达227M字节/秒的带宽
兼容TIA/EIA-644 LVDS标准
　　
　　 PCM-9005B模块最高解析度可达XGA　1024×768　TRUE　COLOR。对于行频范围从30KHz至70KHz，场频范围从60Hz到75Hz的信号，PCM-9005B均可以支持。
　　 本模块支持下列视频显示模式：
　　 VGA
　　 640×480－60　Hz
　　 640×480－75　Hz　
　　 SVGA
　　 800×600－60　Hz
　　 800×600－70　Hz
　　 800×600－72　Hz
　　 800×600－75　Hz
　　 XGA
　　 1024×768－60　Hz
　　 1024×768－70　Hz
　　 1024×768－72　Hz
　　 1024×768－75　Hz

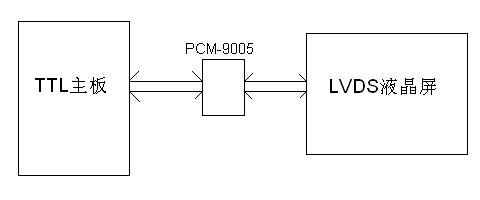

通用设计,支持ARM,x86等嵌入式主板
PCM-9005B采用通用设计，兼容市场上主流的嵌入式主板，从三星 Samsung SC2410,SC2440,Intel英特尔 Xscale, AMD超微GX1,GX3,意法半导体STPC Elite Consumer ,ARM7,ARM9,Intel 386-SX,486-DX,586,Pentium-MMX,Pentium 3,Pentium 4,Pentium-M等各种嵌入式主板都可以稳定运行,帮助客户将产品快速推向市场。

通用设计，适用多种厂商的LVDS液晶屏
PCM-9005B在实践中历经考验,适用于三菱,夏普,NEC,LG,三星,元太,友达,奇美,群创等品牌的液晶屏,己经支持的液晶屏型号如下(部份)：

宽温工作，适用恶劣环境
PCM-9005B的关键元件采用美国知名厂家芯片，在-40到+85摄氏度范围内稳定工作，满足高可靠行业的要求。

名称	图片	数量
PCM-9005B  TTL转LVDS转换卡模块		1片
主板线缆 (选购件)		1条
LCD线缆 (选购件)		1条

PCM-9005B 24位TTL转LVDS模块： 核心模块。
标准品接头均采用水平方向出针的2.0mm间距的双排针。

产品特色：

• 来自主板的LVDS信号输入，3对或4对数据信号，1对时钟信号，20-Pin双排针
• 输出到液晶屏的TTL/CMOS信号，18位或24位R-G-B数据信号，40-Pin双排针
• LVDS输入信号：RX0-,RX0+;RX1-,RX1+;RX2-,RX2+;CLK-,CLK+;RX3-,RX3+
• TTL输出信号：R0-R7;G0-G7;HYSC,VSYNC,DE,CLS
• 排针 可选向下或向下出针，方便接信号源主板
• 双固定孔将模块可靠固定，抗振性强
• 原有软件无需任何修改，可直接使用
• 智能PCB设计，性能稳定，在关键行业中久经考验
• 低功耗
• 工作温度：0~+50℃(C) ,可选-20~+70℃(I)
• 储存温度：-10~+60℃

产品简介：

　　PCM-9015模块用于将来自主板的LVDS差分信号转换成液晶屏所需要的TTL/CMOS数字信号，它支持18位和24位R-G-B数据宽度的TFT液晶屏，支持20～65MHz的移位时钟信号。PCM-9015在输入时钟频率达到65MHz时，24位的R-G-B数据信号及3个时序控制信号HSYNC，VSYNC，DE在每对LVDS信号中以高达455Mbps的速率进行高速传送。
　　
　　 当使用65MHz的时钟频率时，数据带宽达到了每秒227M字节／秒。PCM-9015模块在LVDS接口的主板和TTL液晶屏之间搭建了一道便捷的桥梁，是一个解决EMI问题、线缆体积和高速TTL界面接口的理想方案，因而在嵌入式系统中得到了广泛的应用。

主要技术参数：
支持20-65MHz的时钟频率
ESD >7KV（HBM）>500V（EIAJ）
支持VGA(640x480)，WVGA(800x480)，SVGA(800x600)，XGA(1024x768)等解析度
高达1.8Gbps数据量
高达227M字节/秒的带宽
兼容TIA/EIA-644 LVDS标准
　　
　　 PCM-9015模块最高解析度可达XGA　1024×768　TRUE　COLOR。对于行频范围从30KHz至70KHz，场频范围从60Hz到75Hz的信号，PCM-9015均可以支持。
　　 本模块支持下列视频显示模式(部份)：

　　 QVGA
　　 320×240－60　Hz
　　 VGA
　　 640×480－60　Hz
　　 SVGA
　　 800×600－60　Hz
　　 WVGA
　　 800×480－60　Hz
　　 XGA
　　 1024×768－60　Hz

体积小巧，节省空间
42x27x6mm的精致外形，保证了模块在极端狭小的空间内也能发挥作用，拓展结构设计的创意空间。

兼容性好，方便易用
模块采用国际标准设计，匹配市场上主流的LVDS信号源，具有广泛的适用性。

进口芯片，稳定可靠
模块的关键器件采用进口芯片，稳定可靠，满足长时间连续使用的环境。

通用设计，适用多种厂商的LVDS液晶屏
模块在多个行业应用中历经考验，适用于三菱,夏普,NEC,LG,三星,元太,友达,奇美,群创,上广电等品牌的液晶屏，己经点过的液晶屏型号如下(部份)：

PCM-9015 LVDS转TTL模块： 将主板的LVDS信号转换成液晶屏的TTL/CMOS信号。
