网络音频板

如对此感兴趣,请拨打电话02l-228l84l9,QQ微信,微博
诚招各地区市场各行业应用推广合作伙伴。查看详细联系方式
欢迎提出产品建议,思路,合作信息,我们计入产品股份,享有对应的分红权。

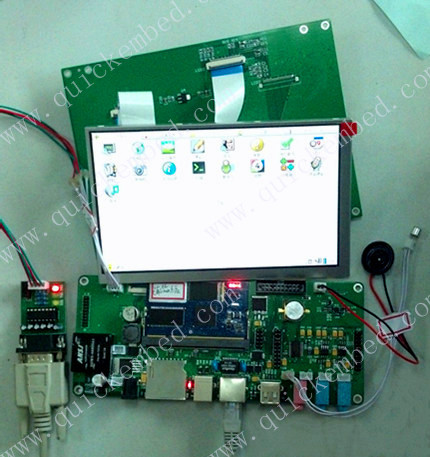

启动运行


接口

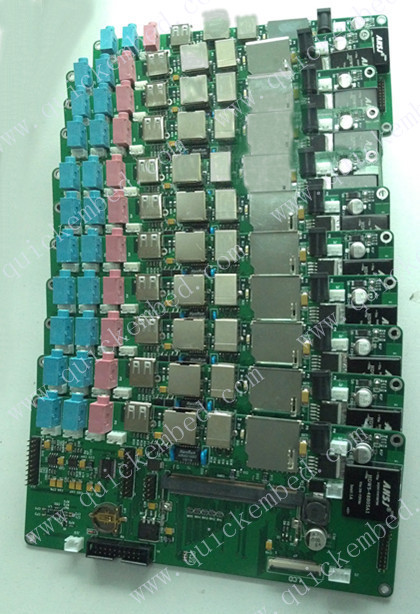

批量生产

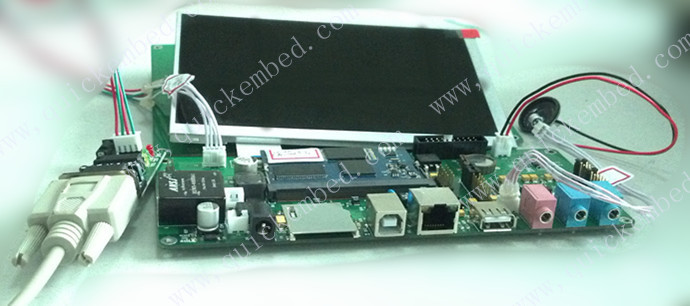

接口:

1.         RS232

2.         Ethernet PoE RJ45

3.         USB device

4.         USB host

5.         SD

6.         双声道音频输出3.5mm

7.         双声道音频输入3.5mm

8.         Camera

9.         USB Host和双声道音频输入

10.     DC输入,当有电源插入时自动切换到DC输入,否则PoE



插座9 2.54 mm (10 ).

Pin 1      ground

Pin 2      Audio left channel

Pin 3      ground

Pin 4      audio right channel

Pin 5      ground

Pin 6      ground

Pin 6      VDD5V

Pin 7      ground

Pin 8      USB D+

Pin 9      USB D-

Pin 10     ground



音频左右声道接到UDA (line input)VINL1VINR1.

VINL2VINR2 接到MIC输入

插座

PIN1  VINL2

PIN2  ground

PIN3  VINL2

插座

PIN1  VINR2

PIN2  ground

PIN3  VINR2
