1、产品及 EMC问题描述

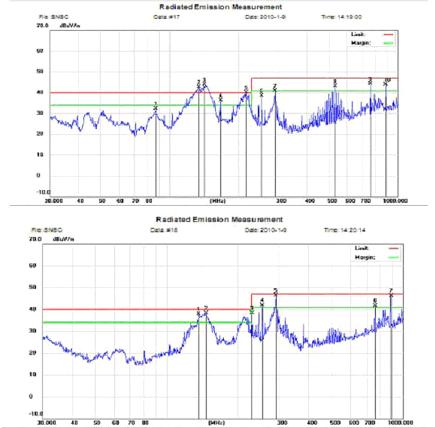

此款产品是一台扫描仪在进行 CE认证时,发现辐射超标,具体超标测试数据如下:

2、问题分析

根据频谱图可以看出既有窄带尖峰干扰又存在宽带电源干扰,根据定位测试和频谱分析,确定100M左右的宽带干扰为外购电源适配器产生,更换后干扰消除,窄带干扰频率为系统主时钟的倍频,由于原理图和 PCB设计是没有充分考虑 EMC性能,存在一定的缺陷,所以将对产品的原理图和PCB进行重新设计,以满足标准的要求!



3、原理图和 PCB设计方案

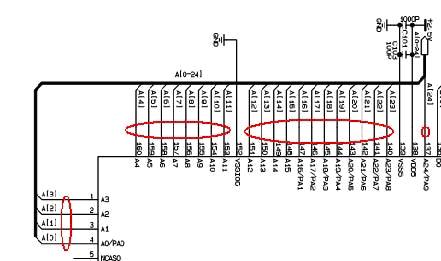

1). 系统的数据总线和地址总线增加匹配电阻,用来抑制高频窄带噪声干扰;

2). SD RAM时钟增加 LC滤波,以便抑制高频窄带噪声干扰;

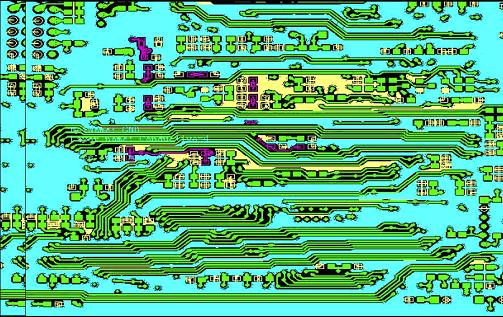

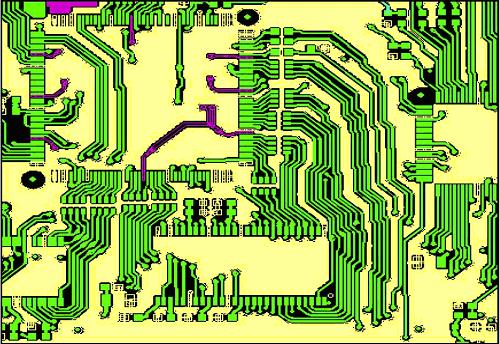

3).  系统的数据总线,地址总线,主时钟要伴地处理,减少回流面积;

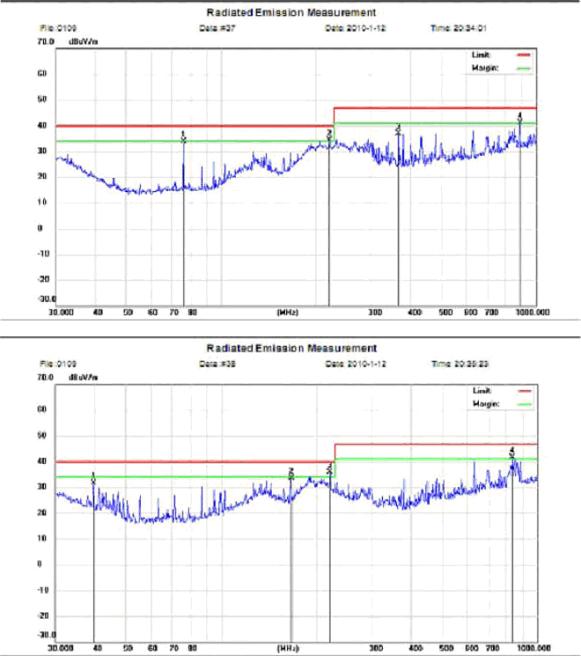

4、回归验证测试数据

5、总结

高速数字的窄带干扰源头一般是系统的时钟以及高速地址数据总线引起,因此在产品原理图设计时这类信号需要做重点处理,另外对于多层板的在 PCB的设计时注意高速信号线之间的伴地处理,并且多打接地过孔,以便各个地之间保证比较低的高频阻抗,来减少干扰信号的回流面积,以降低空间的辐射,从而满足标准的要求。
