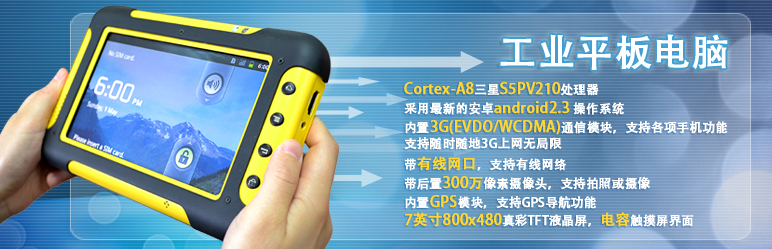

基于Cortex-A8三星S5PV210处理器的工业平板电脑,是一款专业级的行业手持终端。该终端采用了7.0英寸多点电容屏,搭载Android2.3操作平台,集成了3G通信、GPS导航定位、摄像头拍照/摄像、有线网口等功能。产品外观简约时尚,操控智能流畅。

方案特色

1.采用7.0英寸800×480真彩液晶屏作为显示设备,在阳光下可视,支持多点电容屏,支持手写输入
2.外壳防震(也可以支持三防)
3.带有一个用户自定义接口,引出以太网口
4.电池容量增大至6000mAh
5.具备内置3G(EVDO/WCDMA)通信模块,选配电信制式和联通制式,支持随时随地3G上网无局限,和各项手机功能
6.包含常规的平板电脑功能

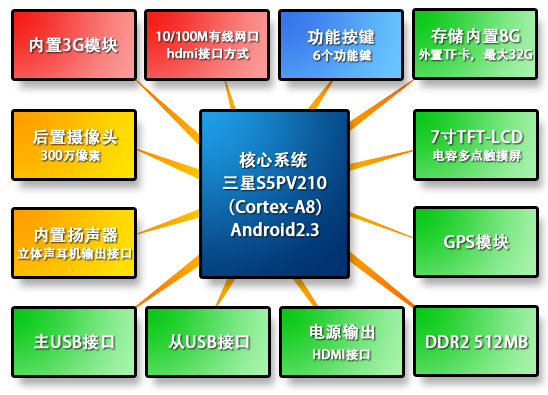

方案系统框架图

方案样机详细指标



硬件配置
中央处理器 系统架构 三星S5PV210, ARM Cortex-A8处理器
主频 1GHz
内存 SDRAM DDR2 512M B
存储器 TF卡 内置8G
外置扩展TF卡,最大支持32GB
液晶屏 屏幕尺寸 7英寸TFT-LCD
显示 TFT真彩触摸屏
分辨率 800*480
触摸屏 电容多点触摸屏
主机特性 以太网 10/100M自适应有线网口(采用hdmi接口方式)
3G 电信模块:内置3G模块CDMA2000 1x EVDO(电信)
联通模块:内置3G模块 WCDMA HSDPA(联通)
外壳上提供自弹式SIM卡接口
GPS 用3g模块自带GPS,预留独立gps接口
摄像头 后置300万像素摄像头
主USB接口 一个主USB接口
从USB接口 支持与PC机之间高速传输文件,以及adb调试等
音频 内置扬声器(110dba左右)
标准3.5mm立体声耳机输出接口
指示灯 充电和系统运行指示灯
按键 Power键、Back键、Home键、Menu键、音量调节键、复位键,其它客户 需要按钮:锁屏键
电池 电池容量 6000mA 3.7v锂电池
充电时间 5-6小时
续航时间 视频播放5小时以上
休眠待机时间 300小时(10天)以上
温度范围 工作温度 -20℃~60℃。
软件配置
操作系统 支持ANDROID2.3操作系统,并预装该操作系统
驱动 提供硬件所有底层驱动程序,在出厂前安装好,包含第三方硬件模块 的驱动。提供测试用例(源码)
支持上层开发 提供SDK、开发文档,以及其它的特殊要求的应用接口,方便应用软件 的开发

接口说明




工业平板电脑就是工业上常说的触摸屏,整机性能完善 ,具备市场常见的商用电脑的性能。区别在于内部的硬件,多数针对工业方面的产品选择都是工业主板,它与商用主板的区别在于非量产,产品型号比较稳定。由此也可以看到,工业主板的价格也较商用主板价格高,另外就是RISC架构。工业方面需求比较简单单一,性能要求也不高,但是稳定性特别好。

工业平板电脑

  随着商用机的性能愈来愈好,很多工业现场已经开始采用成本更低廉商用机,而商用机的市场也发生着巨大的变化,人们开始更倾向于比较人性化的触控平板电脑。因此工业现场,带触控功能的平板电脑将会是未来的趋势,工业触控平板电脑也是工控机的一种,和普通的工控机相比它的优势有以下几点。
  1、工业触控平板电脑前面板大多采用铝镁合金压铸成型,前面板达到NEMA IP65防护等级。坚固结实,持久耐用,而且重量比较轻。
  2、工业触控平板电脑是一体机的结构,主机、液晶显示器、触摸屏合为一体,稳定性比较好。
  3、采用目前比较流行的触摸功能,可以简化工作,更方便快捷,比较人性化。
  4、工业触控平板电脑体积较小,安装维护非常简便。
  5、大多数工业触控平板电脑采用无风扇设计,利用大面积鳍状铝块散热,功耗更小,噪音也小。
  6、外形美观,应用广泛。

  事实上,工业计算机和商用计算机一直是相辅相成密不可分的。它们各有应用的领域,但是却互相影响,互相促进,体现了科技的进步之处。

关于NEMA IP65防护等级

  防护等级规定为IP**。前一位是防尘等级,后一位是防水等级。防尘等级最高为6.防水最高为8.

  表一:第一个标示特性号码(数字)所指的防护程度

  0 没有防护 对外界的人或物无特殊防护。

  1 防止大于50mm的固体物体侵入 防止人体(如手掌)因意外而接触到灯具内部的零件。防止较大尺寸(直径大于50mm)的外物侵入。

  2 防止大于12mm的固体物体侵入 防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。

  3 防止大于2.5mm的固体物体侵入 防止直径或厚度大于2.5mm的工具、电线 或类似的细节小外物侵入而接触到灯具内部的零件。

  4 防止大于1.0mm 的固体物体侵入 防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

  5 防尘 完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工作。

  6 防尘 完全防止外物侵入,且可完全防止灰尘进入。

  表二:第二个标示特性号码(数字)所指的防护程度

  0 没有防护 没有防护。

  1 防止滴水侵入 垂直滴下的水滴(如凝结水)对灯具不会造成有害影响。

  2 倾斜15度时仍可防止滴水侵入 当灯具由垂直倾斜至15度时,滴水对灯具不会造成有害影响。

  3 防止喷洒的水侵入 防雨,或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。

  4 防止飞溅的水侵入 防止各方向飞溅而来的水进入灯具造成损害。

  5 防止喷射的水侵入 防止各自各方向由喷嘴射出的水进入灯具造成损害。

  6 防止大浪的侵入 装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏。

  7 防止浸水时水的侵入 灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。

  8 防止沉没时水的侵入 灯具无限期的沉没在指定水压的状况下,能确保不因进水而造成损坏。

  除以上2位数字外,尚有2位可选择字母:

  附加字母:防止接近危险部件

  A 手背

  B 手指

  C 工具

  D 金属线

  补充字母:专门补充的信息

  H 高压设备

  M 做防水试验时试样运行

  S 做防水试验时试样静止

  W 气候条件

  由此可见,工业平板电脑要求较商用高出很多。工业平板电脑的另一个特点就是多数都配合组态软件一起使用,实现工业控制。

主要应用领域

  ■ 工业现场可嵌入到机器、机柜中或置于操作台上,做人机显示操作界面

  ■ 应用于电信、电力、多媒体、国防、自动化设备、制造业等各领域,领数用作人机界面,瘦客户端,PLC和POS等通讯、控制终端

  ■ 数字化医院做床头服务终端及门诊终端,提高医院的服务和管理水平,医疗服务,医疗平板,用于医院和个人或者小区、社区的医疗服务

  ■ 银行、商场、酒店、火车站、公共汽车、地铁站、公园等公共场所做媒体(广告)播放机或查询终端

  ■ 高档的小区做家庭服务终端,实现对讲、留言、费用查询、商品订购、家用电器管理、温湿度控制,智能家居,智能家电控制,物联网等

三星S3C6410 WinCE工业控制平板电脑



参数
主控 主控芯片 Samsung6410
主频 800MHz
内置储存 内存 DDR1: 128MB
闪存 2GB
显示屏 屏幕尺寸 7寸
显示 TFT真彩触摸屏
分辨率 800*480
WiFi无线上网 RT2870 Wireless Adaptor( 802.11b)
操作系统 Window CE 6.0.net,提供本机SDK开发包
硬件功能 串口 提供一个外置232串口
喇叭 内置扬声器
耳机接口 3.5MM标准耳机接口
TF卡接口 TF Card卡槽,最大可支持32GB
USB接口 USBDevice2.0接口
语言 中文,英文
视频播放 支持音、视频播放
电池 规格 3.7V锂电,4100mAH
充电时间 关机充电3-4小时,开机充电6-8小时
续航时间 视频播放+wifi打开可使用4小时
配件 USB数据线一根
直充充电器一个 直充:110~240V 50/60Hz;DC5V/2A
触摸笔一支
定制功能 数据通信 GPRS、GPS 、蓝牙
数据安全 RFID
行业功能 摄像头、蓝牙打印机、摄像头条码扫描



1.可做二次开发(提供SDK开发包)

2.支持WIFI上网

3.支持 Office(全套)Excel,Word、PPT

4.支持音频.视频播放(在线视频播放).网络相册

5.支持播放FLASH PLAYER(支持Flash7以下)

6.支持232串口(内部)

产品运用领域:

1、点菜机行业:各大酒店点菜机功能,客户点菜,菜单传输,自动到时催单,收银服务,送客服务,打折处理,成本计算等功能;

2、商贸流通行业:进销存管理、退货管理、分店管理、仓储管理、配送管理、盘点管理、车辆监控等,可实时与后台系统进行数据传输,避免了人工作业错误,极大的提高了工作效率;

3、商超连锁行业:盘点管理、配送管理、车辆管理、分店管理,实现实时性、准确性的管理;

4、其它:企业固定资产管理、生产线货品管理等

主要特点为采用人体力学设计、操作灵活,在保证行业专用设备属性的同时,充分考虑到客户使用的舒适度。其完整的解决方案为网络智能终端、酒楼酒吧服务行业手持终端、快递物流行业终端,车载智能导航终端,远程数据传送和控制等行业实现了实时信息化管理,有效的提高企业的服务质量与工作效率,同时为新的业务模式拓展提供了有利保障。

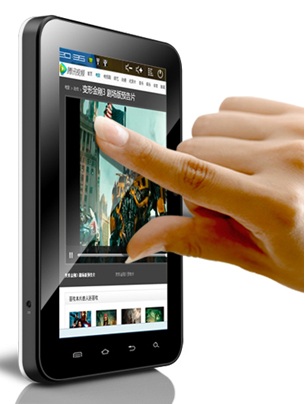

A10安卓系统多点触控工业平板:
CPU ARM cortex A8 1GHz, memory 512M DDR3
OS: Android2.3/4.0
LCD: 7寸电容多点触摸
Graphics: separate graphic cpu (calls gpu) GC800 for high graphic performance
Video: 1080p
Camera: 30M
Wifi
TF card
USB
RS232
G-sensor
3200mAH Battery
