OMAP-L138开发板

如对此感兴趣,请拨打电话02l-228l84l9,QQ微信,微博
诚招各地区市场各行业应用推广合作伙伴。查看详细联系方式
欢迎提出产品建议,思路,合作信息,我们计入产品股份,享有对应的分红权。

采用德州仪器 (TI) OMAP-L138 处理器,并通过小型 9 厘米 x 10 厘米封装实现了便携性与多样性,可帮助 Linux 开发人员充分利用浮点 DSP 的强大功能来设计独特的开源应用。开发人员采用 TI 引脚对引脚兼容型 Sitara™ 系列处理器旗下的 AM1808 微处理器,无需 DSP 便可使用 ARM。该低功耗电路板只需 5 伏电源,可通过与笔记本电脑连接实现便携性。


HawkBoard 的主要特性与优势

特性 优势
OMAP-L138 处理器集成 ARM 926 应用处理器与 C674x 浮点数字信号处理器,可实现高达 450 MHz 的性能; 单个封装中包含 2 颗处理器,不但可进一步节省板级空间,而且还可帮开发人员利用 ARM 支持复杂操作系统及DSP 执行高精度数据处理的优势来实现高效率的处理;
128 MB 的 DDR2 RAM 与 128 MB NAND
闪存;
大容量板载存储器使开发人员能够在开放式平台上运行多个应用;
内建 SATA 控制器支持 SATA I 及 II 接口,以及内建 MMC/SD; 使开发人员能够连接大容量存储驱动器或其它存储器接口;
JTAG 接口; 可提供低级调试,并可在不同的系统存储器中读写软件与数据;
两个集成型 USB 端口,包括 USB OTG (on-the-go); 可通过 PC 或笔记本电脑供电,开发人员还可便捷地实现其它 USB 设备的即插即用;
立体声音频输入/输出与视频 (VGA) 输入/输出接口; 可实现无缝音频视频体验;
包含串行接口以及更多扩展端口(SPI、UPP、PRU、VPIF、GPIO、UART、I2C、LCDC、eCAP 以及 eHRPWM)。 能与众多设备进行通信,并可实现专有接口定制。



进口单板价格      3000元
订购供货期 1个月

板载资源

Linux 2.6.2 X Kernel,  Android OS
OMAP L138 processor (ARM 300MHz +DSP 300MHz  )
128MB  DDR2 RAM
128MB  NAND Flash
Audio  in / Audio out
Composite Video In
VGA
Ethernet 10/100
 MMC / SD
USB  host
USB OTG
Serial
JTAG
5V DC
SATA
接口:
I2C
 SPI
LCD signals
VPIF
MMC/ SD
PWM
eCAP
UART
GPIO
PRU
尺寸:90mm X 100mm

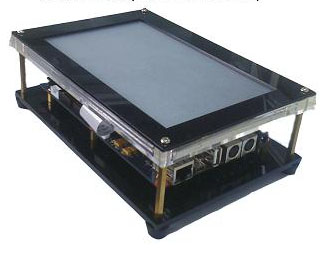

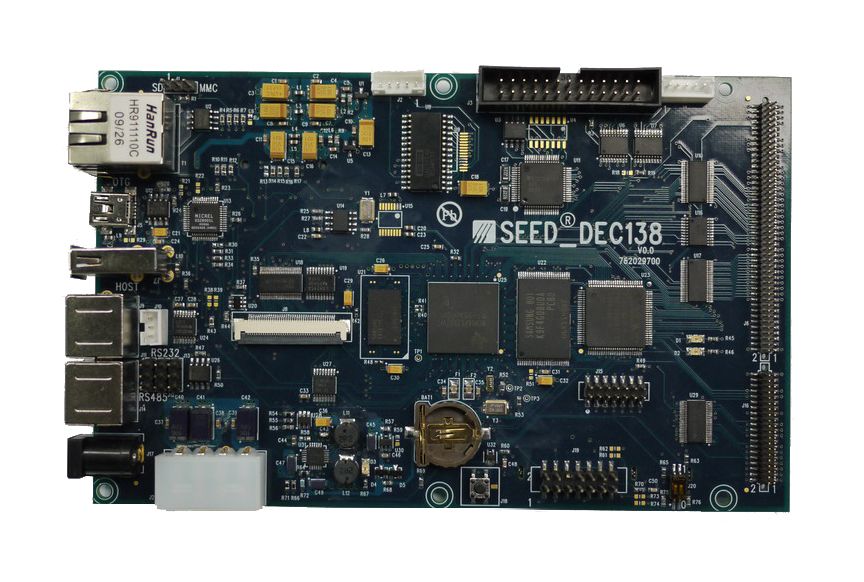

国内开发验证板,带7寸屏,价格6000元,现货供货期1周





Hardware Features:

  • CPU: ARM926EJ-S@300MHz and DSP C6748@300MHz
  • Memory: DDR 64MB NAND 512MB
  • UART: 1 RS232, 1 RS485/RS232
  • USB: 1 USB Host, 1 USB OTG 2.0
  • MMC/SD
  • Ethernet Interfaces: 10/100M
  • 2 eHRPWM
  • RTC
  • AD:6 groups 16-bit AD (-12V~+12V)
  • DA:4 groups 12-bit DA (-10V~+10V or 0V~+10V)
  • EXT_BUS: Data bus, Address bus, Control signal, I2C, SPI, 2 channel McBSP1
  • LCD: 7” TFT LCD


Software :

  • DDK: Linux 2.6.31, Bios 5.31
  • Demo programs based on CCS: DDR2, EMAC, SD, RTC, UART, AD, DA, LCD, TOUCH, SATA

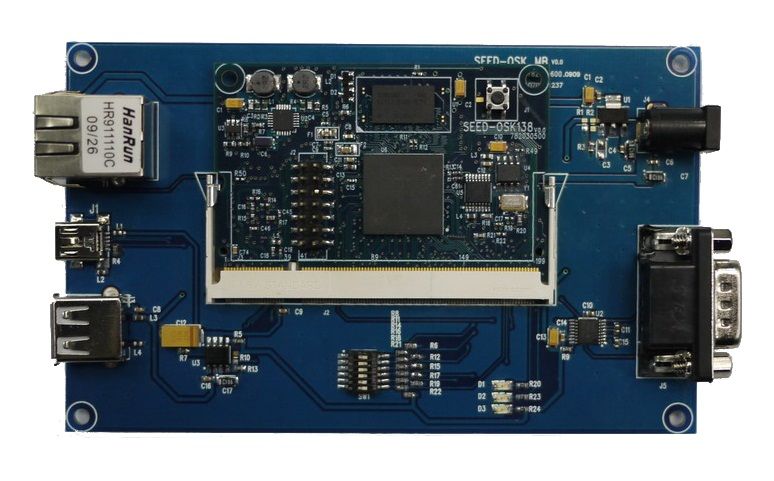

CPU核心板加验证底板

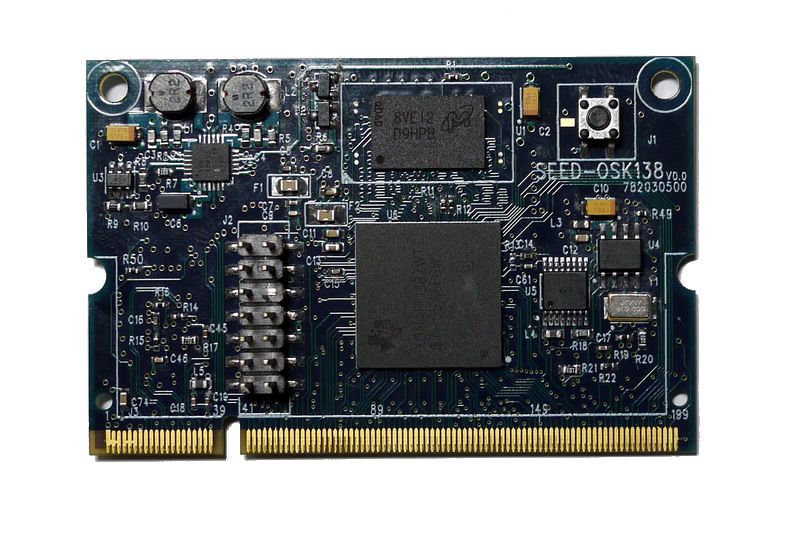

Feature

l   Based on DIMM-200 standard interface, convenient for connecting, low cost.

l   Production-grade standard design and production, More Stable and Reliable.

l   Special Locking hole design, provide high-insensitive mechanical connection.

l   Mini-size, 60mm*48mm, suitable for various applications including handheld device.

l   ARM926 kernel + high performance floating point DSP

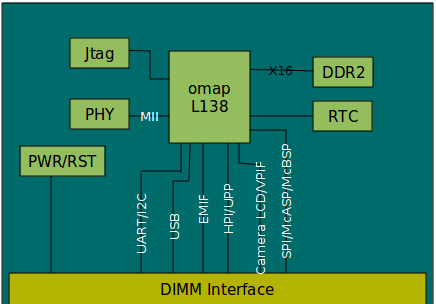

Parameter

l   CPU: OMAP-L138 ( ARM926 300MHz + C674x 300MHz )

l   Storage : DDR 64MB NAND 512MB

l   Video I/O

l   Audio I/O

l   Peripheral interface: Ethernet PHY on board, RTC real clock, power and reset system

l   Expansion bus: expand all the peripheral interface through DIMM, MMC/SDIO, SATA, UART,  USB Host,  USB OTG2.0, 10/100Mbps Ethernet, GPIO etc.

l   JTAG : 14-pin



Product Documents

l   Product design schematic (PDF)

l   DATASHEET for hardware chips

l   Hardware user manual

l   Software development Guide



Development Tools and Software source code

l   Cross compiling toolchain(version arm2009q1)

l   UBL source code (version 03.20.00.06)

l   U-boot source code

l   Kernel source code

l   NFS (Network File System)
