医疗化工自动化仪器设备 全自动血凝仪 工业机器人电机控制

如对此感兴趣,请拨打电话02l-228l84l9,QQ微信,微博
诚招各地区市场各行业应用推广合作伙伴。查看详细联系方式
欢迎提出产品建议,思路,合作信息,我们计入产品股份,享有对应的分红权。


抓不规则物体的机械手:



研究开发了自动测试仪器。这是一个设备例子:全自动血凝仪。
同时控制多达9个电机,进行仪器的运动,机械手臂的运动,抓取,吸取等动作。
有步进电机、直流电机、伺服电机、泵、阀、传感器。

可编程控制整个仪器的动作,实现全自动或者半自动的运转。
同时具有温控,检测,报警,保护等功能。
可以用于类似的电子仪器设备和场合。医疗、化工等领域。

编程控制电机动作十分简单,只需要写如下命令:
电机 1 步进 10
即可实现电机运动的控制,不需要了解电机驱动,所有驱动动作由驱动板控制电路和主控芯片完成。

此设备和技术可以用于类似的工业控制、自动化、机器人、器械、机械手等电子设备的设计开发。

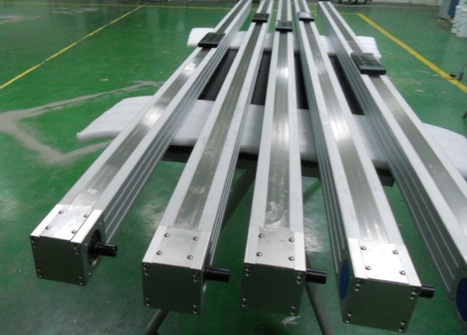

以上是桌面型设备,后又研发用于较大工业设备自动操作的机械手臂,直线XYZ三轴/多轴联动互动,实现抓取、放置、检测等多种操作。
长度至5米,采用大功率1000W伺服电机,速度至2米/秒,载重至30Kg,皮带或丝杆形式,速度快,精度高,效率高,大大提高您的生产效率。
欢迎来考察。
关键参数可根据需要定制。

机械臂

基本参考数据

组  件:
缸  体 合金铝
滑台板 合金铝
同步带 带有钢丝聚亚安脂5M型
同步轮 钢质
轮  轴  钢质
轴  承 进口品牌
防尘盖  不锈钢皮
滑轨滑块 线性滑轨
驱动源 伺服、步进电机
传动方式 同步带

技术数据:
缸体截面 75×75(高度+滑台板厚14.5mm)
总长计算 有效行程+400mm(两端额外安全行程另计)
安装位置 任意定位
有效工作行程 150----3700(mm)标准可选。非标拼接可更长。
同步轮规格 5M型×30齿(旋转一周滑台板行进150mm)
最大动态负载  5000(N)
最大静态负载 10000 (N)
最大进给力度 1500(N)
最大驱动扭矩 70(Nm)
空载驱动扭矩 2.2(Nm)
最大速度 2m /s
重复精度 0.1(mm)
